Laserscanning-Referenzen
Die Realität in digitaler Perfektion
Mit modernster 3D-Laserscan-Technologie vermessen wir Objekte präzise und detailliert und schaffen realitätsgetreue digitale Modelle für eine effiziente Planung, Analyse und Dokumentation – sei es für Neubau, Altbestand, Innenausbau, Sanierung, denkmalgeschützte Gebäude, Industriehallen, Einkaufzentren, Stiegenhäuser, Stahlbrücken uvm.
3D-Laserscan als Planungsbasis
Wien, AT

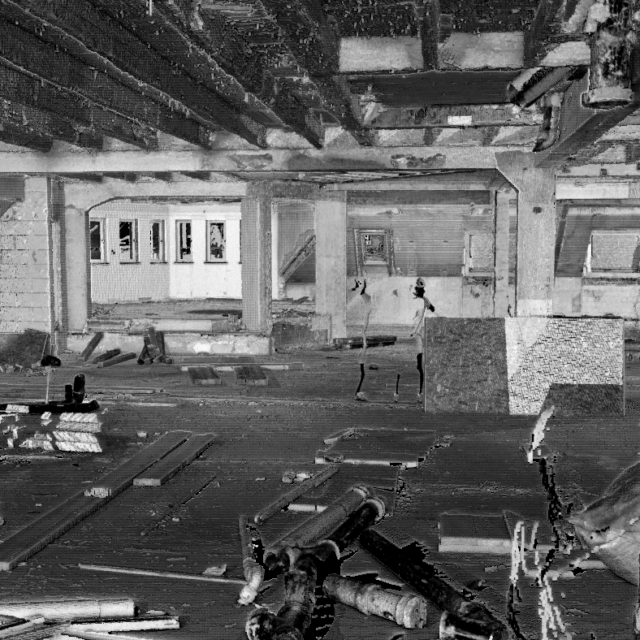

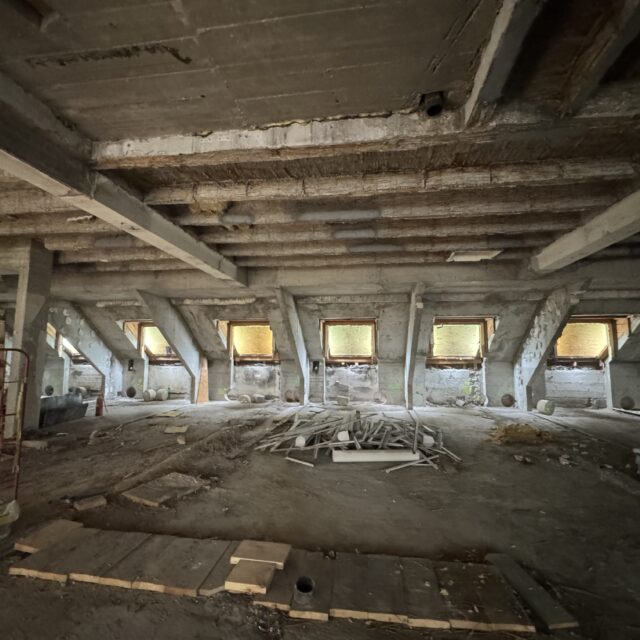

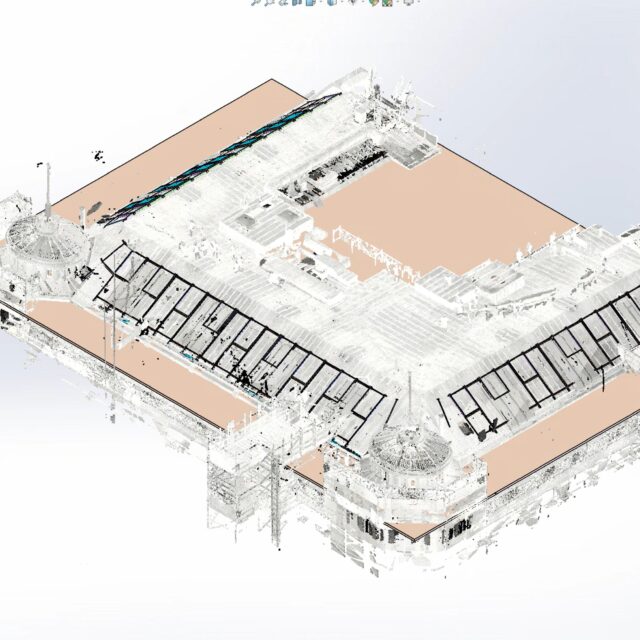

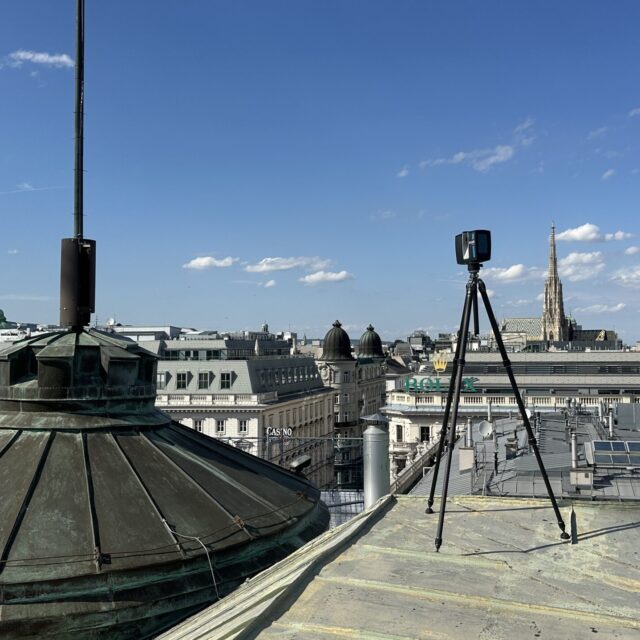

Im Zuge der Renovierung des denkmalgeschützten Hotel Bristol in Wien wurde das gesamte Dachgeschoss mittels hochauflösendem 3D-Laserscanning erfasst. Ziel war eine präzise Bestandsdokumentation als belastbare Grundlage für die Planung der neuen Dachkonstruktion. Die erzeugte Punktwolke erlaubt die detaillierte Analyse vorhandener Strukturen, die Ableitung verformungsgerechter Schnitte und Grundrisse sowie die Kollisionsprüfung zwischen Bestand und geplanter Ausführung – unter besonderer Berücksichtigung der Anforderungen des Denkmalschutzes.

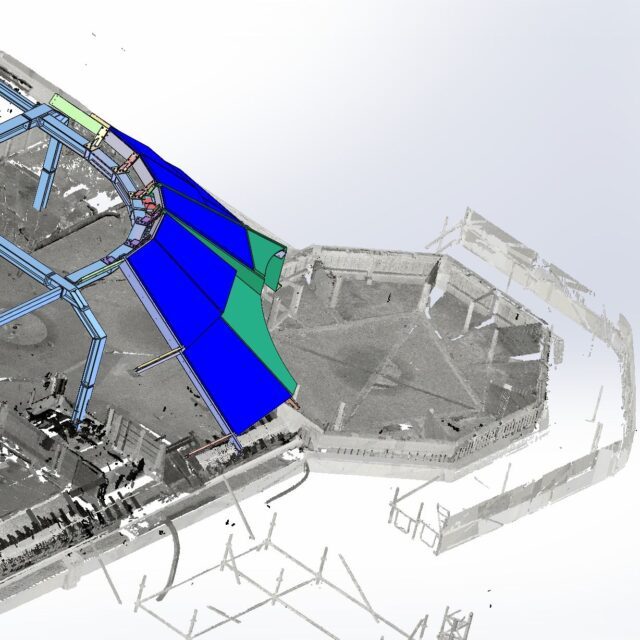

Besondere Anforderung war die Einbindung der beiden in den Eckbereichen vorhandenen und im Bestand verbleibenden Türme in die neue, vollverglaste Dachkonstruktion mit insgesamt 22 als Schiebefenster ausgeführten Dachfenstern.
Befundaufnahme mittels 3D-Laserscan
Salzburg, AT

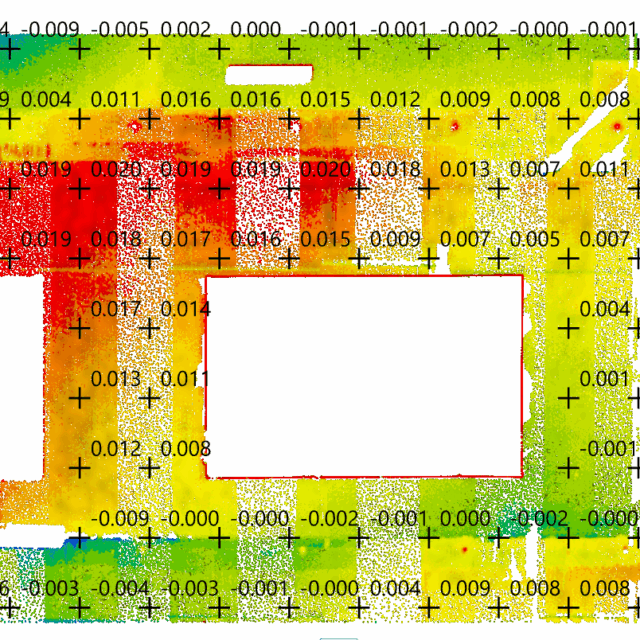

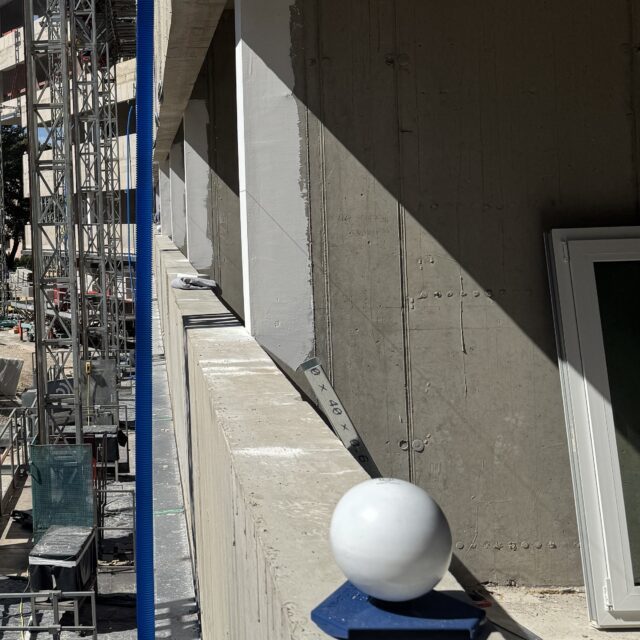

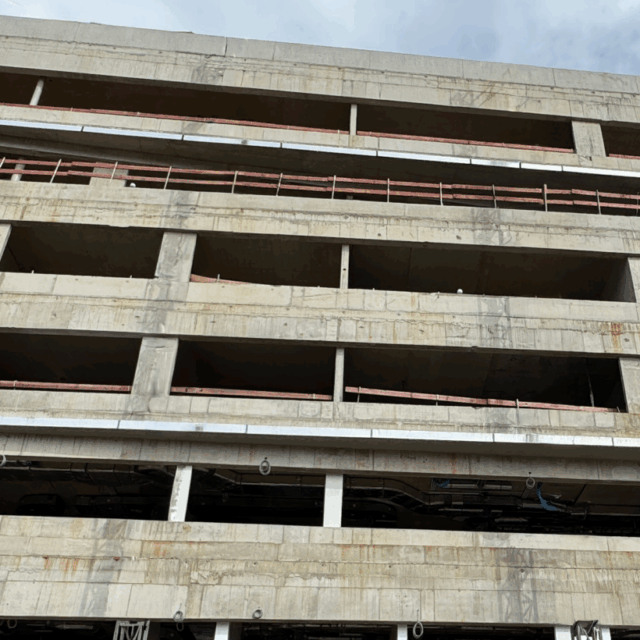

Im Rahmen einer Befundaufnahme wurde ein gesamter Rohbau mittels stationärem 3D-Laserscan flächendeckend erfasst. Aus den erhobenen Messdaten entstand eine konsolidierte Punktwolke, welche den Bauzustand zum Zeitpunkt der Aufnahme präzise und nachvollziehbar dokumentiert. Diese objektive Datengrundlage ermöglicht eine detaillierte Analyse, Soll-Ist-Vergleiche, Kollisionsprüfungen sowie fundierte technische Bewertungen. Die digitale Bestandsdokumentation bildet eine verlässliche Basis für Gutachten, Nachweise und die Qualitätssicherung im Bauprozess.
Wendeltreppe
Steiermark, AT
Im Rahmen dieses Projekts wurde mittels Laserscanning eine exakte 3D-Punktwolke der baulichen Gegebenheiten erstellt. Auf Basis dieser hochgenauen Vermessung erfolgte die detailgetreue Planung einer maßgefertigten Wendeltreppe. Die präzisen Daten ermöglichten eine konstruktive Ausarbeitung ohne Maßabweichungen und bildeten die Grundlage für eine effiziente Fertigung und Montage.
Die Fertigungszeichnungen wurden direkt aus dem 3D-Modell in verschiedenen Dateiformaten exportiert. Dadurch konnten die beteiligten Fertigungsbetriebe ihre Biege-, Flachbett- und Rohrlaseranlagen direkt mit den digitalen Daten ansteuern – ohne zusätzliche Konvertierung oder Nachbearbeitung.
Granitstiege mit Stahlgeländer
Graz, AT
Ziel des Projekts war die Planung einer Granitstiege inklusive Steinmetzdetails und individuell angefertigtem Stahlgeländer. Grundlage dafür bildete eine präzise 3D-Punktwolke, die mittels Laserscanning erstellt wurde, um die örtlichen Gegebenheiten exakt zu erfassen. Die gewonnenen Daten ermöglichten eine detailgenaue Planung und passgenaue Umsetzung ohne nachträgliche Anpassungen auf der Baustelle.
3D-Laserscan zur Umbauplanung
Salzburg, AT
Zur Vorbereitung eines Umbaus in einem alten Wohnhaus ohne Bestandspläne wurde eine präzise Vermessung mittels 3D-Laserscan durchgeführt. Aufgrund versetzter Ebenen und unterschiedlicher Geschosshöhen war eine exakte digitale Erfassung erforderlich. Das so erzeugte 3D-Modell diente als Grundlage für eine präzise und kollisionsfreie Planung für den Einbau einer neuen Stiege und eine Neugestaltung des Innenraums, ohne dabei die bestehende Haustechnik zu verändern.
3D-Laserscan zur Neugestaltung
Altstadt Salzburg, AT

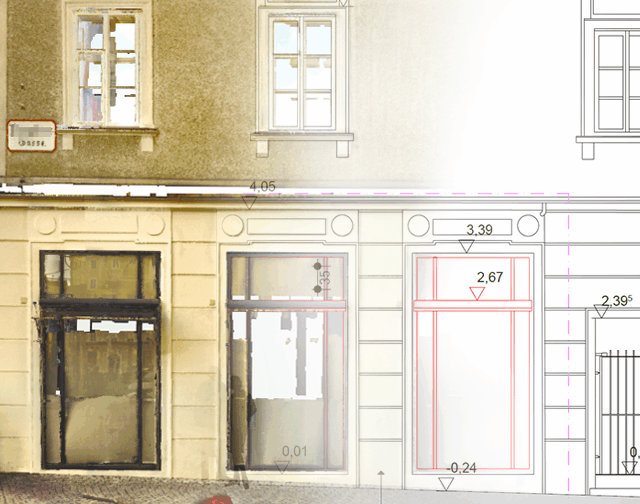

Für ein Verkaufslokal in der denkmalgeschützten Salzburger Altstadt wurde der Ist-Zustand der bestehenden Fassadengestaltung aufgenommen und auf Basis dessen eine Visualisierung der geplanten neuen Verglasung inklusive Sonnenschutz erstellt. Ziel war eine einfache, anschauliche Darstellung zur Vorlage bei der Altstadtsachverständigenkommission zur Freigabe der geplanten Umbaumaßnahmen unter Berücksichtigung der denkmalpflegerischen Vorgaben.

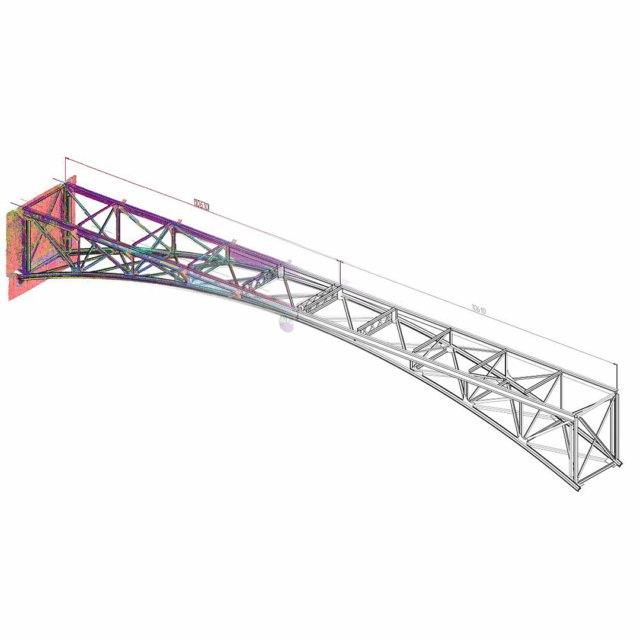

Stahlbrücke
Schärding, AT

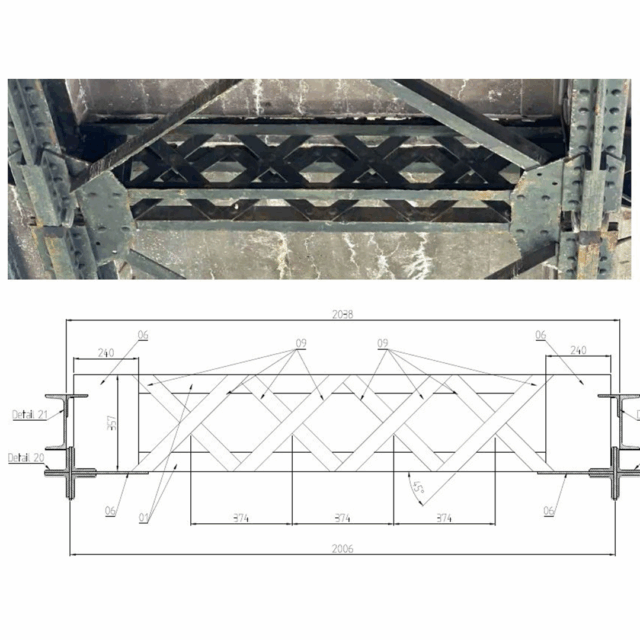

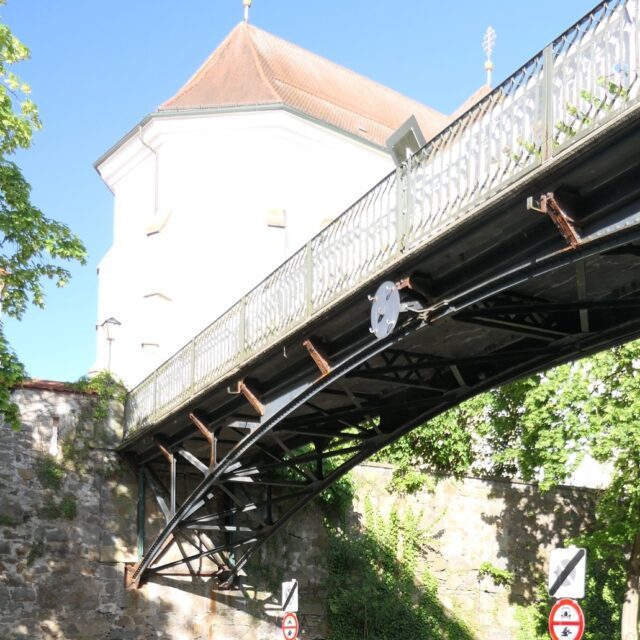

Die Aufgabe umfasste das präzise 3D-Laserscanning einer denkmalgeschützten Brücke, die aufgrund ihrer schwierigen Zugänglichkeit nur mit besonderem Aufwand erfasst werden konnte. Auf Basis der gescannten Daten wurde ein detailliertes Drahtmodell erstellt, das als Grundlage für nachfolgende statische Berechnungen dient, um die strukturelle Integrität der Brücke zu überprüfen und eventuell notwendige Maßnahmen zu planen.
Wintergarten Einfamilienhaus
Salzburg, AT
Für die Planung der Sanierung eines Wintergartens, der von Wassereintritt betroffen war, wurde eine präzise 3D-Laserscanning Vermessung der gesamten Struktur durchgeführt. Die Erhebung der Daten wurde als Grundlage für die Planung des Fenstertauschs und der Installation einer neuen Abdichtung verwendet, um zukünftige Schäden zu vermeiden und die Funktionalität des Wintergartens langfristig zu sichern.
Universitätsgebäude
Salzburg, AT
Die bestehende Fenstergeometrie und Fassadenstruktur sollte mittels 3D-Laserscanning in diesem denkmalgeschützten Gebäude exakt erfasst werden, um den Zustand der Kastenfenster präzise zu dokumentieren. Diese Technologie ermöglichte eine detailgetreue Abbildung der Fenster und ihres Einbaus, sodass eine mögliche energetische Sanierung der historischen Fenster mit höchster Genauigkeit und ohne Beeinträchtigung der Bausubstanz geplant werden kann. Auf diese Weise bleiben die denkmalgeschützten Elemente erhalten und können zugleich modernisiert werden.
Außentreppe Einfamilienhaus
Salzburg, AT

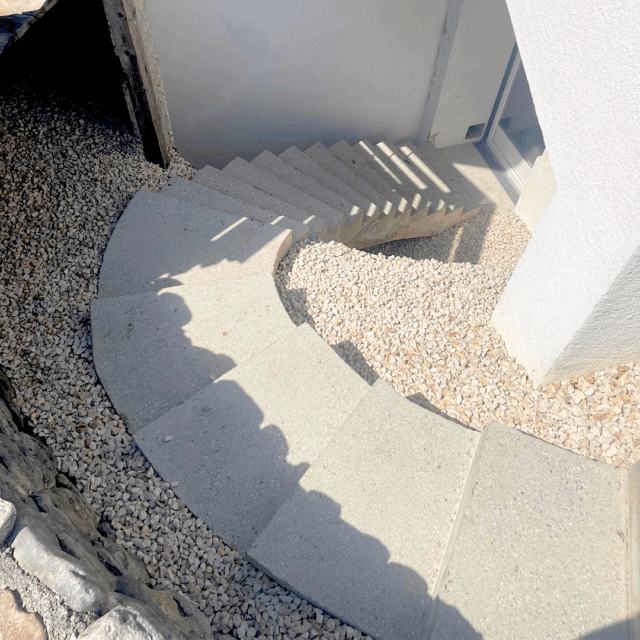

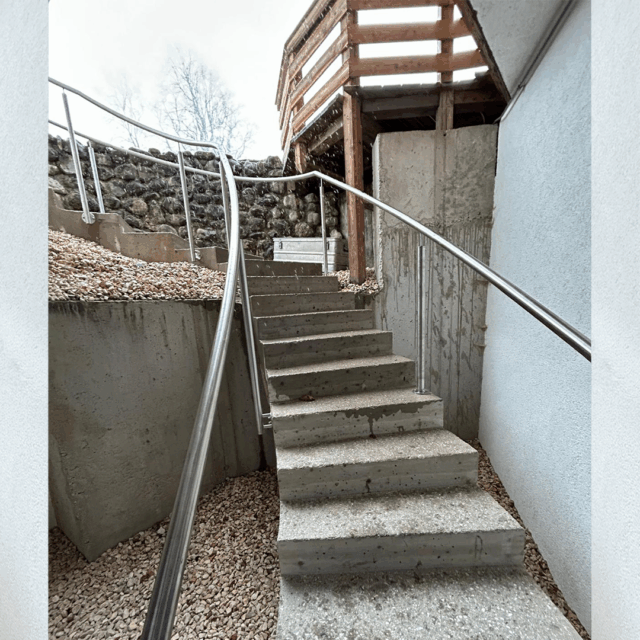

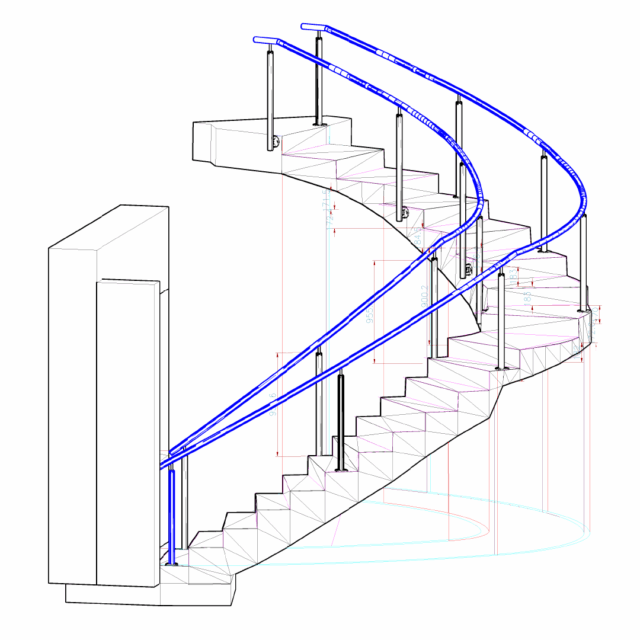

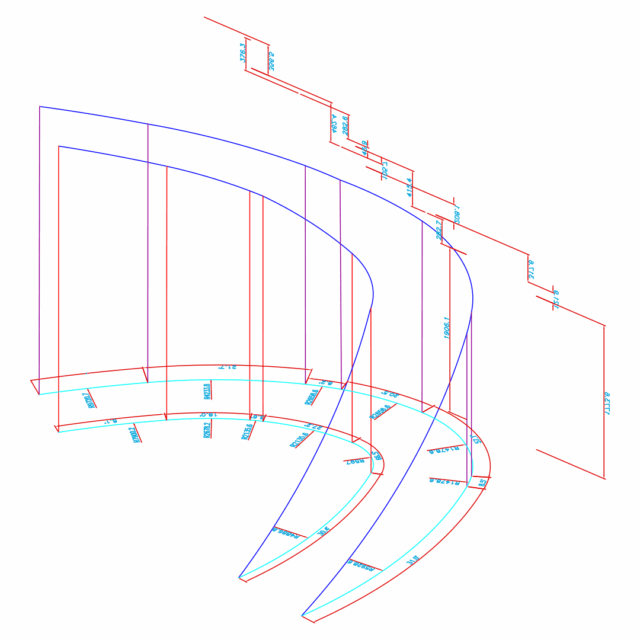

Die Aufgabe bestand in der detaillierten Vermessung mittels 3D-Laserscan einer Betontreppe im Außenbereich, um die genaue Geometrie für die Planung eines maßgeschneiderten Handlaufs aus Metall zu erfassen. Dabei wurden die spezifischen Anforderungen an die unterschiedlichen Biegeradien berücksichtigt, um den Handlauf passgenau anzufertigen und eine optimale Positionierung sowie Funktionalität zu gewährleisten.
Glasdachkonstruktion Hotel
Murnau, DE
Für die Sanierung der Glasdachkonstruktion im Wellness- und Hallenbadbereich kam ein präziser 3D-Laserscan zum Einsatz, der eine detaillierte dreidimensionales Darstellung der Konstruktion ermöglichte. Diese diente als Grundlage für eine effiziente Sanierungsplanung, im Zuge welcher die Aufteilung der 3-fach-Isoliergläser neu optimiert und eine dazu passende Aufsatzkonstruktion entworfen wurde. Dank der exakten Vorfertigung der Unterkonstruktion konnte die Bauzeit auf unter zwei Wochen verkürzt werden und beeinträchtigte den Hotelbetrieb nur minimal.
Wintergarten Einfamilienhaus
München, DE
Für die präzise Sanierungsplanung wurde die Glas-Pyramide mit einer hochgenauen 3D-Laser-Vermessung erfasst. Der aus den Scandaten erstelle digitale Zwilling ermöglichte eine detaillierte Planung und die Optimierung der Sanierung. Durch die exakte Vorfertigung der Unterkonstruktion konnte die Montagezeit deutlich verkürzt werden.
Wohn-/Geschäftsgebäude
Salzburg, AT
Mittels 3D-Laserscan wurde eine Bestandsaufnahme zur präzisen Erfassung der Fenstergeometrie und der Fassadenbereiche durchgeführt, um den aktuellen Zustand für eine mögliche Fenstersanierung zu dokumentieren. Mit Hilfe der gewonnen Daten wurde eine detaillierte 3D-Darstellung entworfen, die genaue Maße liefert, um passgenaue Sanierungsmaßnahmen zu entwickeln.
